Ante una catástrofe estructural como la del terremoto del 24 de junio en Venezuela, la comunicación visual en las fachadas es un imperativo para salvar vidas y gestionar la reconstrucción. En Caracas conviven dos sistemas críticos: el operativo de Búsqueda y Rescate Urbano (USAR), enfocado en las primeras horas, y el administrativo de Habitabilidad, enfocado en el mediano plazo.
1. El Sistema Operativo de Marcado USAR (INSARAG/FEMA Adaptado)

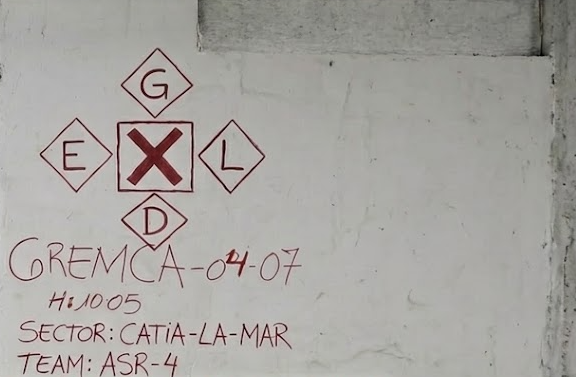

X gigante de Operaciones Activas. Se utilizan cuadrantes definidos por las aspas para detallar peligros y víctimas, esta X significa: “Aquí hay una operación compleja en curso”.
- Superior G (Gas, fugas, olor etc)
- Izquierdo E (Corto Circuito, Breakers dañados o cables expuestos
- Derecho L–N (Víctimas vivas donde la N indica la cantidad)
- Inferior D-N (Víctimas fallecidas donde la N indica la cantidad).

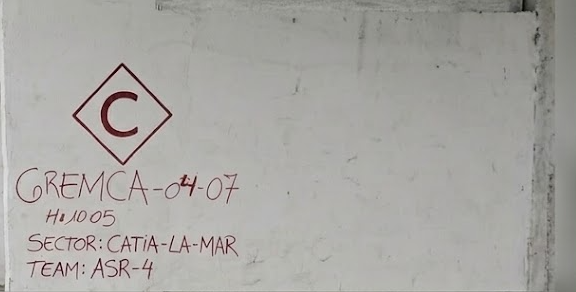

Rombo con una C de Operación Completada
El rombo es la figura básica de Evaluación Rápida de Daños y la ‘C’ central es el acrónimo técnico de COMPLETO. Significa que un equipo operativo específico (en este caso, el grupo certificado GREMCA, operativo en el sector Catia-La-Mar con el equipo ASR-4, a las 10:05 AM del 04 de julio) ha finalizado todas las tareas asignadas en esa sección específica. Ya sea que se trate de la búsqueda primaria de víctimas o de una evaluación de riesgos, ese grupo ya no está activo allí. Es una marca de “fin de tarea” para ese equipo.
Los textos no son aleatorios; son la firma del grupo y su bitácora cronológica, fundamental para que otros equipos internacionales y locales se coordinen sin duplicar esfuerzos.
2. Colores del Semáforo Etiquetas Post-Sismo del MINCYT
Para la evaluación rápida de daños en las edificaciones, el inspector, arquitecto o ingeniero, utiliza una planilla de levantamiento y manual de campo para registrar la información de la estructura, sus componentes arquitectónicos y de servicios.
A través de la inspección se determina el nivel de habitabilidad y se asigna una etiqueta de color:
Daño leve o nulo: Estructura segura. Significa que el edificio ha sido inspeccionado por ingenieros certificados y no presenta daños estructurales significativos. Se puede volver a ocupar de inmediato.
Daño moderado: Estructura afectada. Significa que se han detectado daños que comprometen la estructura pero que no implican un colapso inminente. El edificio está en observación; el acceso está limitado (por ejemplo, solo para retirar pertenencias) y está prohibido pernoctar hasta que un estudio de ingeniería profundo determine las reparaciones necesarias.
Daño grave o colapso: Estructura inestable, peligro inminente de derrumbe, pérdida total de integridad. Significa que el edificio ha sufrido daños críticos y es estructuralmente inestable. La orden es de desalojo obligatorio de la zona de peligro. El edificio no puede ser ocupado bajo ninguna circunstancia debido al alto riesgo de colapso por réplicas o carga estructural.

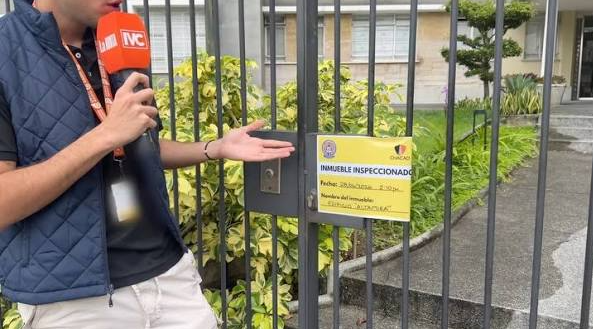

La etiqueta debe ser colocada en un sitio visible en el área de ingreso principal a la edificación. En la tarjeta aparece el número de la planilla de la inspección, la firma y los nombres completos de los inspectores, así como, el nombre y la dirección completa de la edificación.
